电路设计中的关键元素：安规电容、X电容和Y电容

    导言

    在电子领域，安规电容是一类重要的 passif（被动）电子元件，用于保障电子设备的安全性。安规电容主要分为X电容和Y电容，它们在电路中扮演关键角色，确保电子设备在运行时不会危及人身安全，同时提供电源滤波的功能。本文将深入探讨X电容和Y电容的特性、应用和相关安规标准。

    X电容和Y电容的定义

    根据国际电工委员会（IEC）的标准IEC 60384-14，电容器可以分为X电容和Y电容，这两种电容的定义如下：

1. X电容：X电容是指跨接于电源的线（通常是L和N，代表电源的火线和零线）之间的电容器。它的作用是在电源线之间提供电容，以阻止高频噪声和干扰信号通过电源线进入设备或从设备传播出去。

2. Y电容：Y电容是指跨接于电源的线和地线（通常是L和G或N和G，代表电源的火线和地线）之间的电容器。它的主要作用是提供电源滤波功能，同时防止共模噪声通过电源线进入或离开设备。

    为了更清晰地理解X和Y电容的区别，我们可以使用以下定义：

• L（Line）：代表电源的火线。
• N（Neutral）：代表电源的零线。
• G（Ground）：代表电源的地线。

    现在，我们将更详细地了解X电容和Y电容的不同类型和安规标准。

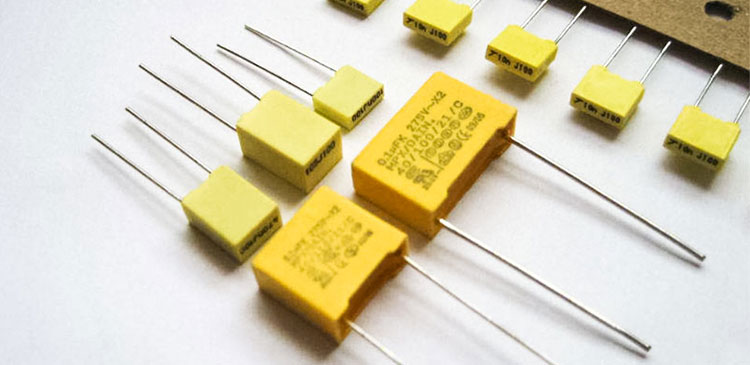

    X电容的不同类型

    X电容可以进一步细分为X1、X2和X3，这些不同类型的X电容主要区别在于它们的耐高压水平。具体来说：

1. X1电容：X1电容具有更高的耐高压水平，大于2.5千伏（kV）但小于或等于4 kV。这些电容通常适用于对高电压故障具有较高容忍度的应用。

2. X2电容：X2电容的耐高压水平小于或等于2.5 kV。它们通常用于电子设备中，不需要特别高的电压容忍度。

3. X3电容：X3电容的耐高压水平小于或等于1.2 kV。这些电容适用于低电压环境中的应用。

    这些不同类型的X电容可根据应用的要求进行选择，以确保设备在各种电压条件下运行正常。

    Y电容的不同类型

    类似地，Y电容也可以细分为不同类型，主要区别在于它们的耐高压水平和绝缘类型：

1. Y1电容：Y1电容具有较高的耐高压水平，大于8 kV。它们通常采用双重绝缘或加强绝缘，适用于需要高电压容忍度的应用。

2. Y2电容：Y2电容具有耐高压水平大于5 kV。它们通常采用基本绝缘或附加绝缘，适用于中等电压环境。

3. Y3电容：Y3电容的耐高压水平取决于特定应用，没有明确定义的数值。它们通常采用基本绝缘或附加绝缘。

4. Y4电容：Y4电容具有耐高压水平大于2.5 kV。它们通常采用基本绝缘或附加绝缘，适用于中等电压环境。

    这些不同类型的Y电容可以根据应用的需求来选择，以确保设备在不同电压条件下具有良好的性能和安全性。

    X和Y电容的应用

    X和Y电容在电子设备中扮演着至关重要的角色，主要应用包括电源滤波和噪声抑制。以下是它们在这些应用中的具体作用：

1. 电源滤波：X电容和Y电容在电源滤波器中被广泛使用。它们帮助减少电源线上的高频噪声和干扰，确保电源供电稳定。这对于许多电子设备的正常运行至关重要，特别是对于需要高质量电源的应用，如医疗设备和通信系统。

2. 共模和差模噪声滤波：X电容和Y电容还用于处理共模和差模噪声。共模噪声是同时作用于电源线上的噪声，而差模噪声是在火线和零线之间的噪声。X电容用于滤除差模噪声，而Y电容用于滤除共模噪声，确保设备在噪声环境中运行正常。
