水泥电阻如何使用?
2024-07-05
水泥电阻是一种很常见的电阻元器件,应用范围也很广泛,而水泥电阻最主要的两种接线方式就是两端固定法和插接式接线法。
水泥电阻简介
水泥电阻器,从字面理解就是用水泥灌封的电阻器,其实罐封的材料并不是传统水泥,而是一种绝缘硅化物。将电阻线绕在无碱性耐热瓷件上,外面加上耐热、耐湿及耐腐蚀材料保护固定,并把线绕电阻体放入方形瓷器框内,用特殊无燃性耐热硅化物电阻水泥充填密封而成。水泥电阻器有普通水泥电阻器和水泥线绕电阻器两类。

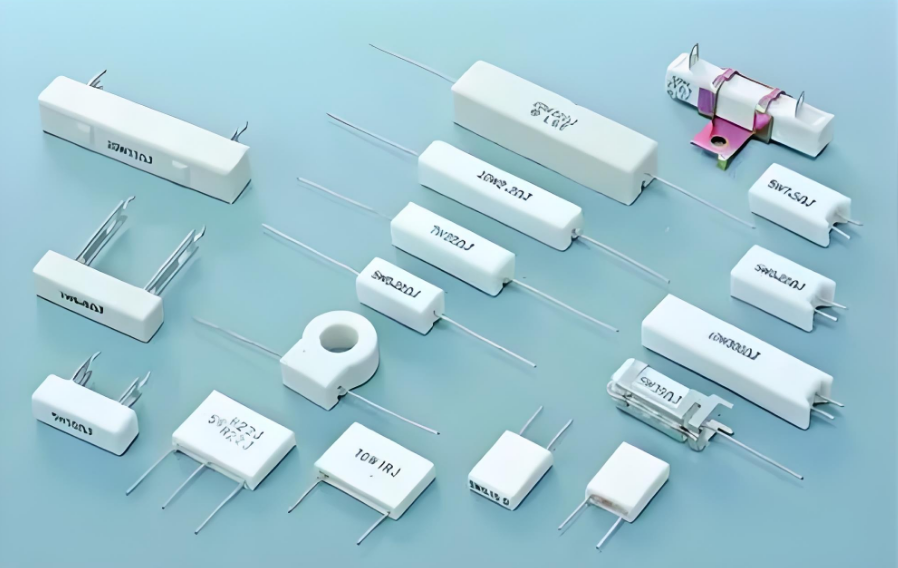

水泥电阻器外形如图。
水泥电阻器是线绕电阻器的一种,它属于功率较大的电阻,能够允许较大电流的通过。它的作用和一般电阻一样,只是可以用在电流大的场合,比如和电动机串联,限制电动机的启动电流,阻值一般不大。水泥电阻器具有外形尺寸较大、耐震、耐湿、耐热及良好散热、低价格等特性,广泛应用于电源适配器、音响设备、音响分频器、仪器、仪表、电视机、汽车等设备中。水泥电阻通常用于功率大,电流大的场合,有2W,3W,5W,10W甚至更大的功率,像空调,电视机,等功率在百瓦级以上的电器中,基本上都会用到水泥电阻。
特点
1、耐震、耐湿、耐热及良好散热,低价格等特性。
2、完全绝缘,适用于印刷电路板。
3、瓷棒上绕线然后接头电焊,制出精确电阻值及延长寿命。
4、高电阻值采用金属氧化皮膜体(MO)代替绕线方式制成。
5、耐热性优,电阻温度系数小,呈直线变化。
6、耐短时间超负载,低杂音,阻值经年无变化。
7、防爆性能好,起保护作用。
二、水泥电阻接线方法
水泥电阻接线方法有两种:两端固定法和插接式接线法。
1、两端固定法
(1)将两端电线先进行剥皮,并挤扁铜线。
(2)将两端电线分别穿过电阻的电导体孔中,拧紧并用细铁丝绕在电线上。
(3)将电阻两侧的水泥盖板取下,台面上面加垫木板等,使电阻水泥部分离地面至少50mm以上,防止水泥吸潮。
(4)用铜线连接电阻两端,注意要用细铁丝绕在铜线上,以增强接触力,防止接触不良造成电路中断或者火灾事故。
2、插接式接线法
(1)将两端电线先进行剥皮、挤扁。
(2)拧松插头,将电线插入插座中,然后用手轻轻拧紧插头。
(3)用铜线连接电阻两端,注意要用细铁丝绕在铜线上,以增强接触力,防止接触不良造成电路中断或者火灾事故。
需要注意的是,插接式接线法不能长时间使用,因为插头和插座之间的接触点会产生电火花,加速零部件老化,影响使用寿命。
三、注意事项
1、水泥电阻应该放置在干燥通风的地方,防止水泥吸潮,影响电阻值和电路稳定性。
2、两端固定法和插接式接线法都需要在电阻两侧固定铜线,注意用细铁丝绕在铜线上,以增强接触力,防止火灾事故。
3、插接式接线法使用寿命较短,建议使用两端固定法。
4、在安装过程中,应确保电阻两端和金属丝之间的距离足够远,防止短路或电火花引起火灾事故。
结论
水泥电阻接线方法有两种:两端固定法和插接式接线法。两端固定法操作简单,固定牢靠,建议使用。在安装过程中,应注意保持干燥通风的环境,加强接触力,防止火灾事故的发生。

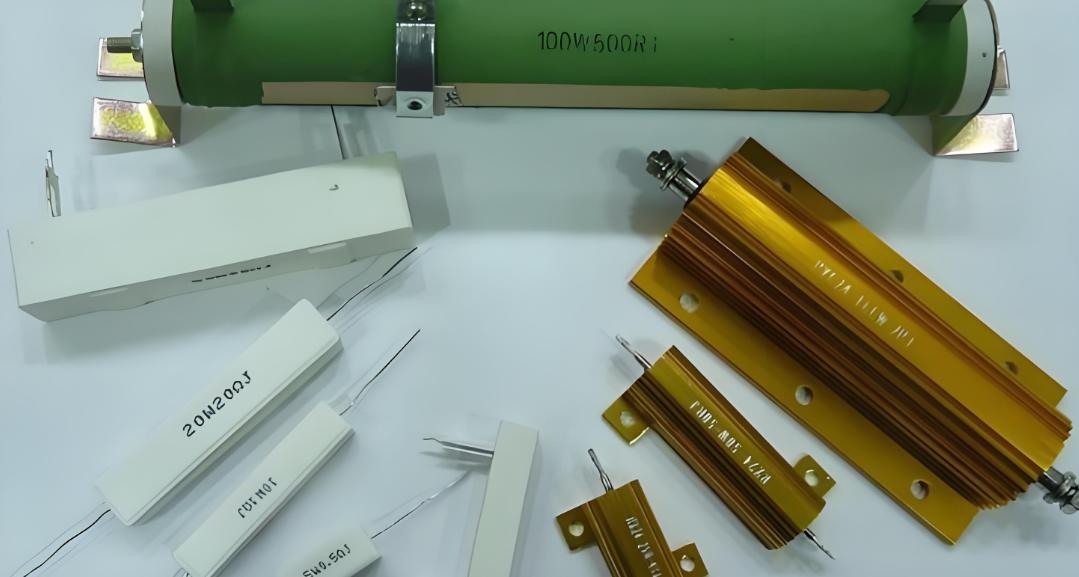

水泥电阻缺点在于体积大,使用时发热量高,容易散发,精密度往往不能满足使用要求,稳定性等。对要求大功率,小体积电阻,或精密度高,散热快的时候,水泥电阻可以使用JEPSUN功率电阻进行替换,3W,20W,30W,50W,100W,甚至以上功率都可以达到,采用TO-220,TO-247封装,精确度高,稳定性强,散热快。水泥电阻外壳一般采用陶瓷制成,其主要成分为:氧化铝 Al2O3,俗称刚玉瓷,具有散热快,强度高的特点。
